AMD在规格强大的RV670（HD3800）核心上面尝到甜头之后，决定将超前的55nm工艺、DX10.1 & SM4.1、PCI-E 2.0总线、PowerPlay节能技术等，统统移植到低端显示核心当中，由此就诞生了RV620（HD3400）核心，用来取代RV610（HD2400）。
同65nm的RV610类似，55nm的RV620也分为高频的XT和低频的PRO两种核心，不过正式名称应该是HD3470和HD3450，命名方式与HD3870和HD3850相同。

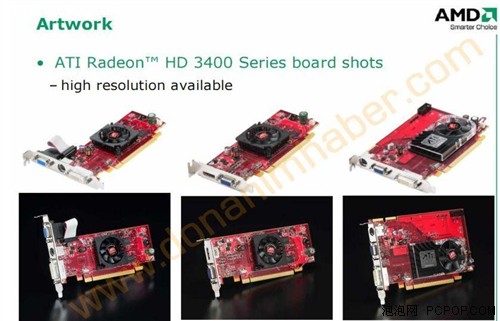

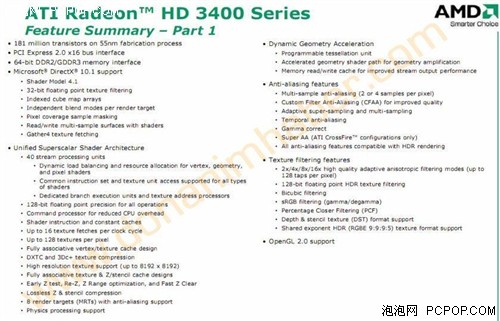

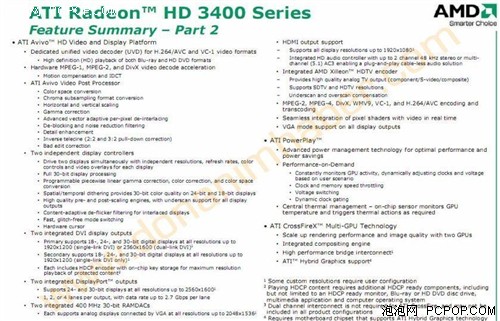

根据泄漏的AMD内部技术文档来看，HD3400系列继续了HD3800系列的所有功能，诸如DX10.1、SM4.1、PCI-E 2.0、55nm、PowerPlay、UVD、原生HDMI、CrossFireX等，此外AMD还加入两相最新的技术：混合交火（Hybrid CrossFire）和原生双DisplayPort输出！
至于核心规格方面，RV620拥有1.81亿晶体管，集成40个流处理器，显存控制器为64Bit，可搭配GDDR2/3显存。看来HD3400的重点不在于性能，而是偏重于高清，新增的DisplayPort输出可以打消所有人的顾虑！
此外，55nm工艺加上PowerPlay节能技术，可以让HD3400显卡的功耗再创新低，假如搭配RS780芯片组实现混合交火系统的话，还能在2D模式下彻底关闭独立显卡，不浪费一分钱的电能！
