用暖气片来形容这个散热器的确是恰如其分，又大又密的散热片被四条纯铜热管支撑了起来，它的结构非常简单，散热原理也很轻易理解，就是通过热管将GPU的热量均匀的传递给“暖气片”：

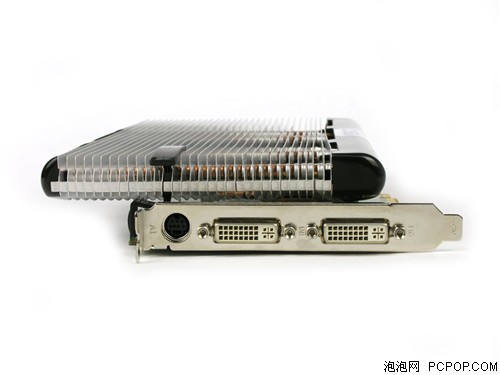

为了尽可能的扩大散热片面积，我们可以看到散热片的宽度已经超过了显卡PCB，但也丝毫不会影响到显卡的安装。几乎所有的被动散热器都是依靠超大的散热片面积来扩大热容量，然后通过机箱内的空气对流散发热量，AC这款SCS3占用了额外的一个PCI插槽，而且最大化利用了有限的空间，堆积了32张又长又大的铝鳍片。
四条热管可以将GPU的热量以最快的速度导出来，然后传递给大面积散热片，热管越多热量就越均匀，散热效率也越高。当然仅有大面积散热片还是不够的，GPU工作时源源不断地热量需要及时散发出去才能保持温度平衡，AC SCS3散热器主要通过机箱空气对流原理来散热：
以上为简单的示意图，一个封闭的机箱大都拥有两个排气风扇：电源风扇和机箱风扇，位于上部的电源风扇和机箱风扇将热风排出体外，下部自然会补充等量的外界冷风，此时从显卡旁边的PCI插槽处就会吸入大量的冷空气，这部分空气虽然看不见摸不着但风量不可低估，当它流经散热器时就会将散热片上聚集的热量带走，从而实现完整的热循环过程。
现在我们就可以清楚，AC SCS3这款散热器虽然没有风扇辅助，实际上它相当于有两个风扇在帮助散热，那就是不停的往机箱外排风的电源风扇和机箱风扇，由此可见被动散热的散热效果和机箱本身的通风效果息息相关！
