史无前例的豪华!FireGL V8600大拆解

作者:显卡评测 时间:2008-01-14 来自:显卡评测 【 收藏本文

通过前面的对比图可以发现,V8600显卡本身的PCB就很长,超过了最长的游戏显卡8800Ultra,此外它还集成了一个小把手,这种设计是为了方便图形工作站安装、固定显卡,而且还有防止PCB变形的作用,很多高端品牌机或工作站所用的显卡就是这种设计。

史无前例,豪华,FireGL,拆解,

史无前例,豪华,FireGL,拆解,

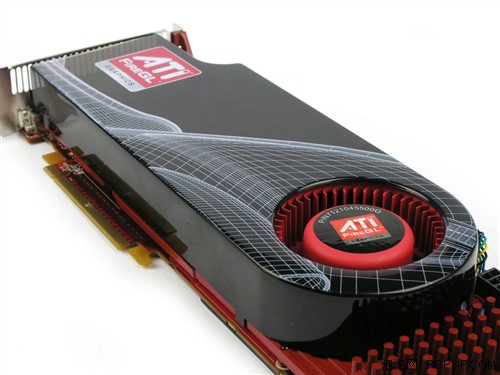

FireGL V8600的PCB和散热器设计都与HD2900XT非常相似,只是显得更长、更坚固,散热器图案也看起来更加专业,更加具有视觉冲击力:

史无前例,豪华,FireGL,拆解,

史无前例,豪华,FireGL,拆解,
V8600的设计功耗超过了200W,因此供电部分的散热也很扎实

史无前例,豪华,FireGL,拆解,

输出接口部分,取消了游戏显卡上常见的S端子/分量,取而代之的是3D立体眼镜专用接口。接下来就把这块怪兽级显卡拆开来,看看细节部分的做工和用料。
